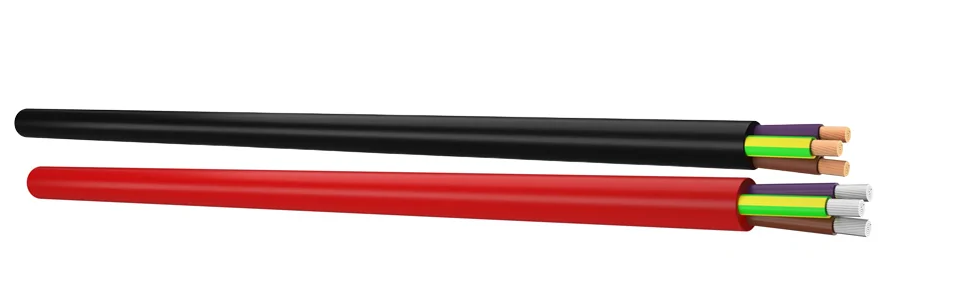

SIHF/EWKF/SIMH/EWKF (FG4G4/2 EWKF)
Diğer silikonlu kabloların hizmet ömrünün sınırlı olduğu ortamlarda kullanılmak üzere özel bir silikon kompaundtan üretilirler. Aşınma ve yıpranmaya dayanıklı dış kılıf ve damar izolasyonu sayesinde mekanik darbelere karşı dayanıklıdırlar. Dökümhanelerde, tuğla ve çelik tesislerinde kullanılırlar. Ayrıca sauna ve solaryum ünitelerinde kullanıma uygundurlar.
| İletken | Elektrolitik esnek bakır (Tavlanmış kızıl veya kalaylı) |
| İzolasyon | EWKF silikon (yüksek yırtılma dayanımlı) |
| Kılıf | EWKF silikon (yüksek yırtılma dayanımlı) |
| İletken | EN 60228 class 5 / 6 |
| Çalışma voltajı | 300 / 500 V |
| Test voltajı | 2000 V |
| Kısa devre voltajı | 5000 V |
| Çalışma sıcaklığı | +60°C…+180°C |
| Max. depolama sıcaklığı | +40°C |
| Çentik dayanımı | 40 Nm |
| Elektrik testleri | EN 50395 |
| Halojensiz | EN 60754-1 EN 60754-2 |
| Yangın esnasındaki testler | EN 60332-1-2 |
| Kablo tipi Cable type |
Damar sayısı Number of cores |
Kesit alanı Cross section (mm²) |
Nominal Kablo Dış Çapı Nominal Cable Outer Diameter (Ømm) |
Bakır ağırlığı Copper weight (kg/km) |
Kablo ağırlığı Cable weight (kg/km) |
|
| SIHF EWKF | 2 | x | 0,35 | 5,45 | 6,3 | 32,80 |
| SIHF EWKF | 3 | G | 0,35 | 5,75 | 9,4 | 48,15 |
| SIHF EWKF | 4 | G | 0,35 | 6,20 | 12,5 | 57,47 |
| SIHF EWKF | 5 | G | 0,35 | 7,00 | 15,7 | 72,13 |
| SIHF EWKF | 6 | G | 0,35 | 7,50 | 18,8 | 79,43 |
| SIHF EWKF | 7 | G | 0,35 | 7,50 | 21,9 | 86,90 |
| SIHF EWKF | 12 | G | 0,35 | 10,30 | 37,6 | 160,73 |
| SIHF EWKF | 2 | x | 0,50 | 5,70 | 8,9 | 37,31 |
| SIHF EWKF | 3 | G | 0,50 | 6,00 | 13,3 | 54,65 |
| SIHF EWKF | 4 | G | 0,50 | 6,50 | 17,8 | 65,78 |
| SIHF EWKF | 5 | G | 0,50 | 7,30 | 22,2 | 82,69 |
| SIHF EWKF | 6 | G | 0,50 | 7,85 | 26,7 | 91,62 |
| SIHF EWKF | 7 | G | 0,50 | 7,85 | 31,1 | 100,56 |
| SIHF EWKF | 12 | G | 0,50 | 10,75 | 53,3 | 185,13 |
| SIHF EWKF | 2 | x | 0,75 | 6,00 | 12,7 | 44,62 |
| SIHF EWKF | 3 | G | 0,75 | 6,40 | 19,1 | 65,46 |
| SIHF EWKF | 4 | G | 0,75 | 7,10 | 25,5 | 82,96 |
| SIHF EWKF | 5 | G | 0,75 | 7,75 | 31,8 | 99,89 |
| SIHF EWKF | 6 | G | 0,75 | 8,80 | 38,2 | 119,25 |
| SIHF EWKF | 7 | G | 0,75 | 8,80 | 44,5 | 131,11 |
| SIHF EWKF | 12 | G | 0,75 | 11,50 | 76,4 | 225,24 |
| SIHF EWKF | 2 | x | 1,00 | 6,35 | 17,0 | 63,34 |
| SIHF EWKF | 3 | G | 1,00 | 6,70 | 25,5 | 76,36 |
| SIHF EWKF | 4 | G | 1,00 | 8,50 | 33,9 | 96,81 |
| SIHF EWKF | 5 | G | 1,00 | 8,60 | 42,4 | 125,26 |
| SIHF EWKF | 6 | G | 1,00 | 9,25 | 50,9 | 139,63 |
| SIHF EWKF | 7 | G | 1,00 | 9,25 | 59,4 | 154,06 |
| SIHF EWKF | 12 | G | 1,00 | 12,60 | 101,8 | 277,89 |
| SIHF EWKF | 2 | x | 1,50 | 7,45 | 24,0 | 87,10 |
| SIHF EWKF | 3 | G | 1,50 | 7,90 | 35,9 | 105,24 |
| SIHF EWKF | 4 | G | 1,50 | 8,95 | 47,9 | 137,30 |
| SIHF EWKF | 5 | G | 1,50 | 10,00 | 59,9 | 170,98 |
| SIHF EWKF | 6 | G | 1,50 | 10,85 | 71,9 | 191,85 |
| SIHF EWKF | 7 | G | 1,50 | 10,85 | 83,9 | 212,14 |
| SIHF EWKF | 12 | G | 1,50 | 15,00 | 143,7 | 393,26 |
| SIHF EWKF | 2 | x | 2,50 | 8,90 | 40,1 | 130,22 |
| SIHF EWKF | 3 | G | 2,50 | 9,65 | 60,1 | 163,25 |
| SIHF EWKF | 4 | G | 2,50 | 10,50 | 80,2 | 201,36 |
| SIHF EWKF | 5 | G | 2,50 | 11,50 | 100,2 | 244,64 |
| SIHF EWKF | 6 | G | 2,50 | 12,90 | 120,3 | 286,69 |
| SIHF EWKF | 7 | G | 2,50 | 12,90 | 140,3 | 318,20 |
| SIHF EWKF | 12 | G | 2,50 | 17,90 | 240,6 | 591,05 |
| SIHF EWKF | 3 | G | 4,00 | 11,30 | 97,1 | 234,90 |
| SIHF EWKF | 4 | G | 4,00 | 12,70 | 129,4 | 302,63 |
| SIHF EWKF | 5 | G | 4,00 | 14,50 | 161,8 | 389,00 |
| SIHF EWKF | 3 | G | 6,00 | 13,70 | 145,0 | 348,49 |
| SIHF EWKF | 4 | G | 6,00 | 14,90 | 193,4 | 429,07 |
| SIHF EWKF | 5 | G | 6,00 | 16,70 | 241,7 | 540,37 |
| SIHF EWKF | 3 | G | 10,00 | 17,45 | 252,9 | 581,93 |
| SIHF EWKF | 4 | G | 10,00 | 19,00 | 337,3 | 720,19 |
| SIHF EWKF | 5 | G | 10,00 | 21,20 | 421,6 | 899,71 |
| SIHF EWKF | 3 | G | 16,00 | 20,85 | 403,0 | 849,13 |
| SIHF EWKF | 4 | G | 16,00 | 23,00 | 537,3 | 1069,42 |
| SIHF EWKF | 5 | G | 16,00 | 25,90 | 671,7 | 1345,40 |
